Руководство по эксплуатации

Модуль сбора данных IICD AI8 — паспорт изделия, технические характеристики, подключение и регламент безопасной эксплуатации.

Паспорт изделия

Модуль сбора данных IICD AI8

Руководство по эксплуатации

IICD Logo

Настоящее руководство по эксплуатации предназначено для ознакомления с работой модуля сбора данных IICD AI8 (далее — Модуль) и правильной его эксплуатации. В данном руководстве содержится информация, способствующая длительному и безопасному использованию модуля.

Все внесённые изменения будут опубликованы в новой редакции руководства по эксплуатации и на сайте компании-разработчика https://iicd.ru.

Перед началом работы с модулем необходимо внимательно прочитать настоящее руководство по эксплуатации.

Начиная работу с модулем, пользователь подтверждает, что ознакомился с настоящим руководством по эксплуатации и берёт на себя ответственность за последствия нарушения положений настоящего руководства: правил техники безопасности, эксплуатации, хранения и утилизации модуля.

Модуль сбора данных IICD AI8

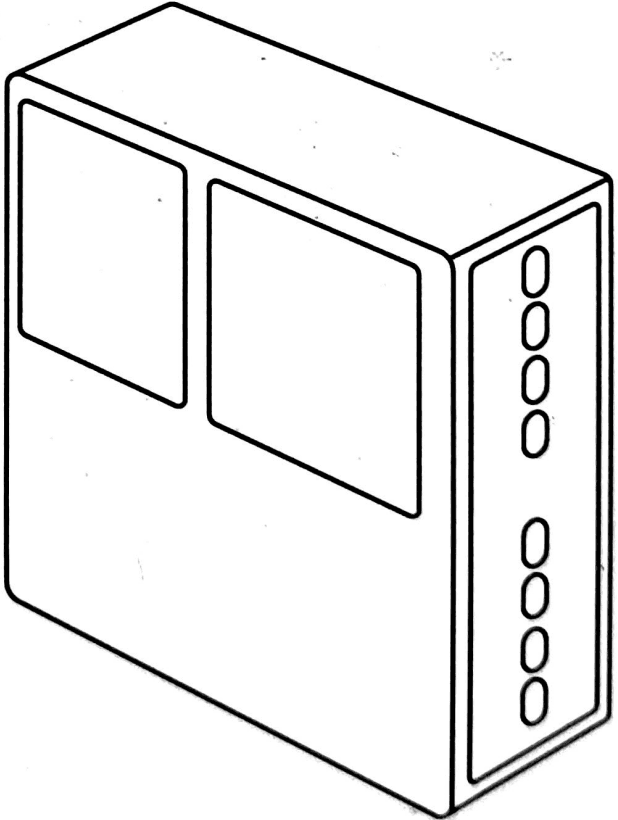

Общий вид модуля IICD AI8

ℹ️

Производитель оставляет за собой право без дополнительного уведомления вносить в руководство по эксплуатации изменения, связанные с улучшением оборудования.

1

Технические характеристики

ПараметрЗначение
Модель устройстваIICD AI8
Количество входных каналов8
ЭлектропитаниеPoE: 12–48 В, Type-C: 5 В
Диапазон измеряемых токов (А)До 100 А
Частота измеряемого тока (Гц)50–60
Частота дискретизации данных (Гц)10
Интерфейсы передачи данныхEthernet (PoE), Wi-Fi
Макс. потребляемый ток (мА)до 600 при питании Type-C
Рабочая температура, °Cот −20 до +60
Габаритные размеры, мм120 × 90 × 60
Масса (кг)0,42
Степень пыле-влагозащиты (IP)20
2

Комплектация изделия

1

1 шт. — модуль сбора данных IICD AI8

Основной корпус, защитные накладные крышки с магнитным креплением

2

1 шт. — антенна модуля сбора данных IICD AI8

Внешняя антенна диапазона Wi-Fi для стабильной беспроводной связи

3

8 шт. — датчики переменного тока

Разъёмные токовые трансформаторы (клещи) для монтажа на фазный провод без разрыва цепи

4

1 шт. — блок питания 5 В, Type-C

Сетевой адаптер питания для подключения к бытовой электросети 220 В

5

1 шт. — руководство по эксплуатации

Паспорт изделия и регламент подключения

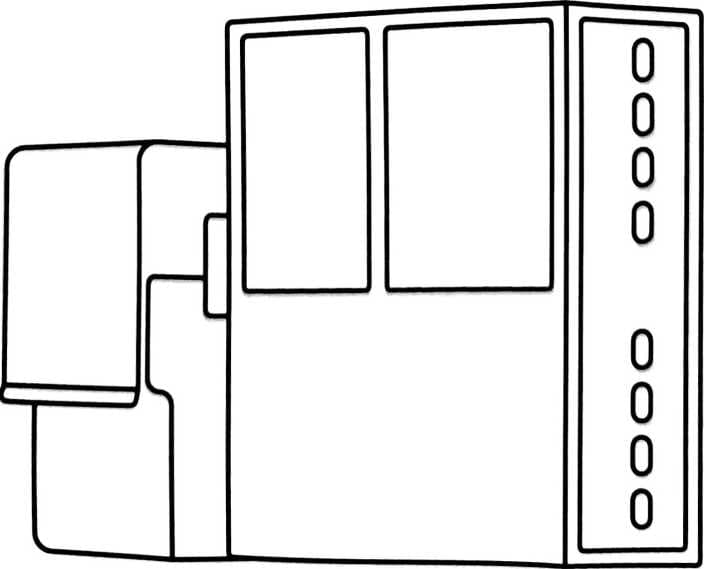

Датчики переменного тока IICD

Разъёмные токовые клещи-трансформаторы (8 шт.)

3

Общее описание и назначение устройства

Модуль сбора данных IICD AI8 предназначен для измерения токовых характеристик переменного электрического тока, потребляемого электрическими устройствами. Датчики модуля устанавливаются на фазные провода внутри электротехнических шкафов, что позволяет измерять и передавать данные об электропотреблении в электрической цепи.

Разъёмные датчики (токовые трансформаторы) подключаются (надеваются) на фазный провод потребителя, не требуя отключения и разрыва провода.

Модуль преобразует полученные аналоговые сигналы с датчиков в цифровые данные и передаёт их по сетям Ethernet (с поддержкой PoE) или Wi-Fi в систему мониторинга IICD. Это позволяет осуществлять удалённый контроль параметров, обеспечивать построение графиков нагрузки, проводить анализ, накапливать статистику работы и формировать отчётность о работе оборудования.

Модуль сбора данных совместно с датчиками позволяет вести непрерывное измерение, запись и передачу данных с электродвигателей, трансформаторов, насосных агрегатов, станочного оборудования и других однофазных или трёхфазных потребителей.

Конструкция модуля выполнена в пластиковом корпусе (IP20) с возможностью крепления на металлические поверхности при помощи встроенных магнитов. Устройство рассчитано на круглосуточный режим эксплуатации при температуре окружающей среды от −20 °C до +60 °C и относительной влажности воздуха не более 80%.

Настоящее руководство содержит необходимые сведения для надёжной, эффективной и безопасной эксплуатации модуля.

Монтаж без остановки

Разъёмные клещи надеваются на фазный провод без разрыва цепи

Каналы связи

Ethernet с поддержкой PoE (12–48 В) или беспроводной Wi-Fi

Крепление

Встроенные магниты для быстрой фиксации в металлическом электрошкафу

4

Внешний вид модуля и разъёмы

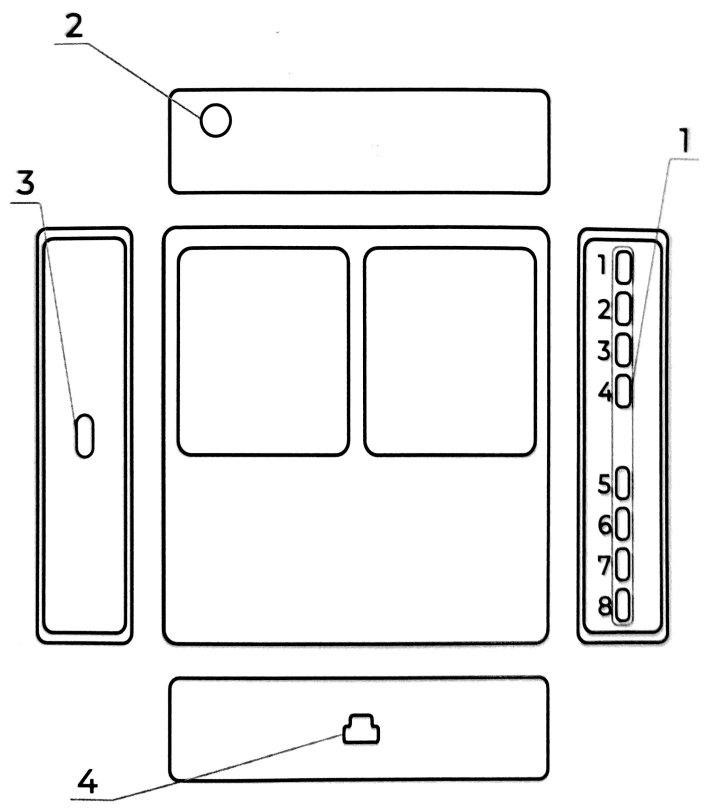

Схема внешнего вида и разъёмов модуля IICD AI8

Нумерация элементов на схеме соответствует описанию ниже

1

Аналоговые входы (AI1–AI8)

Клеммные разъёмы для подключения аналоговых датчиков типа токовый трансформатор. Нумерация начинается со стороны антенны: ближайшая к антенне пара клемм — AI1, следующая пара — AI2 и так далее (всего 16 клемм, по 2 на каждый канал). Обеспечивают высокоточное считывание параметров тока.

2

Порт для подключения антенны Wi-Fi

Служит для установки внешней антенны, обеспечивающей устойчивую беспроводную связь модуля в сетях Wi-Fi предприятия.

3

Порт USB Type-C

Используется для подачи электропитания от блока питания 5 В, а также для выполнения сервисных операций: обновления прошивки и первичной настройки модуля.

4

Порт LAN (Ethernet, RJ-45)

Обеспечивает проводное подключение модуля к локальной сети с поддержкой одновременной передачи данных и питания по технологии PoE (Power over Ethernet).

5

Инструкция по технике безопасности

⚠️ Внимание! Опасное напряжение!

Модуль сбора данных относится к категории электротехнического оборудования, работающего под напряжением. Все операции по монтажу, подключению и снятию крышки выполняйте только при отключённом питании оборудования и в диэлектрических перчатках.

Правила безопасной эксплуатации

  • Модуль сбора данных относится к категории электротехнического оборудования, работающего под напряжением, и является источником повышенной опасности. При эксплуатации необходимо строго соблюдать правила техники безопасности.
  • Ознакомьтесь с настоящим руководством по эксплуатации перед началом работы.
  • Используйте модуль только по его прямому назначению. Любые изменения конструкции или самостоятельная модификация могут привести к поломке устройства или травмам.

Условия эксплуатации

  • Модуль должен устанавливаться в электротехнический шкаф с защитой от пыли и влаги (IP20).
  • Рабочая температура: от −20 до +60 °C, влажность не более 80% без конденсации.
  • Запрещается эксплуатация в условиях вибрации, агрессивных газов и сильной запылённости, во взрывоопасных или пожароопасных помещениях.
  • Храните устройство в закрытых помещениях при температуре от −25 °C до +60 °C и относительной влажности не более 80% (соответствует условиям хранения по ГОСТ 15150-69).
  • Транспортируйте модуль любым видом закрытого транспорта при соблюдении мер предосторожности по ГОСТ 15150-69.

Общие положения безопасности

  • Модуль работает под напряжением и относится к категории электротехнических устройств.
  • Эксплуатация и монтаж допускаются только персоналом, имеющим соответствующую квалификацию в области электробезопасности.
  • Все работы по монтажу и подключению модуля к оборудованию должны выполняться при выключенном модуле и отключённом питании на оборудовании.
  • Подключение датчиков на фазные провода потребителей производить только в диэлектрических (резиновых) перчатках.
  • Запрещается касаться открытых токоведущих частей голыми руками.
  • Используйте только исправные кабели и датчики.
6

Подготовка к работе и подключение датчиков

6.1. Подготовка к работе

Убедитесь, что место установки сухое, чистое и защищено от механических воздействий.
Проверьте целостность корпуса, клеммных колодок и кабельных трасс.
Проверьте наличие сети и питания: подключение к PoE-коммутатору/инжектору (индикация PWR и LAN горит/мигает) либо наличие свободной розетки 220 В для подключения блока питания.
Убедитесь, что имеется подключение (проводное или беспроводное) в локальную сеть с гарантированным доступом в интернет.

6.2. Подключение датчиков к модулю IICD AI8

1

Выполняйте операции только на выключенном оборудовании.

2

Откройте заднюю крышку модуля (аккуратно открутите 4 винта).

3

Для подключения токоизмерительных датчиков доступны 16 клемм, по две соседние клеммы на один датчик, итого 8 входов AI1–AI8.

4

Маленькой плоской отвёрткой ослабьте винт клеммы канала: губки разожмутся, сквозь отверстие в корпусе модуля заведите наконечник провода в клемму.

5

Затяните винт клеммы до надёжного зажима провода.

6

Проверка фиксации: аккуратно потяните за провод; он не должен выскальзывать из клеммы или люфтить. Только после проверки фиксации всех проводов закрывайте крышку.

7

У датчиков нет полярности, поэтому какой именно провод из пары в какой разъём входа подключать — значения не имеет.

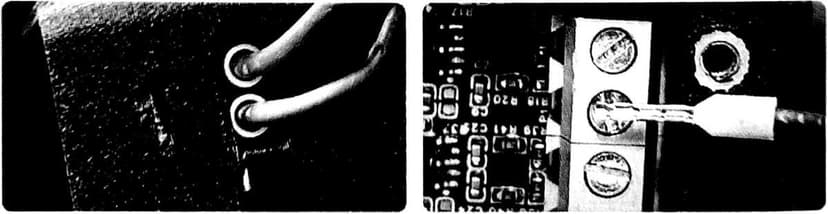

Подключение кабелей к клеммам модуля

Завод проводов в клеммные губки AI1–AI8

💡 Отсутствие полярности: у токовых трансформаторов отсутствует строгая полярность подключения к клеммам входа — любой из двух проводов датчика может подключаться в любую клемму выбранного канала.

6.3. Подключение к силовой электрической сети

1

Выполняйте монтажные операции только на полностью выключенном силовом оборудовании.

2

Чтобы подключить датчик к фазному проводу, отодвиньте защёлку сбоку датчика и раскройте кольцо датчика.

3

Внутрь одной из половинок кольца (поперёк датчика) устанавливается фазный провод потребителя.

4

Вторая половина датчика защёлкивается обратно до характерного щелчка, формируя вокруг фазного провода замкнутое кольцо без механического разрыва самого кабеля.

6.4. Маркировка каналов и окончательная сборка

#1Нумерация аналоговых входов начинается со стороны антенны: ближайшая к антенне пара клемм — это вход AI1, следующая пара — AI2 и так далее.
#2Промаркируйте каналы AI1–AI8 (наклейками или бирками) согласно подключённым потребителям и станкам.
#3Аккуратно уложите проводники в кабельный канал корпуса и убедитесь, что они не пережимаются крышкой.
#4Закройте заднюю крышку модуля и надёжно закрепите её четырьмя винтами.
7

Требования к кабельным трассам

Ограничение по длине

Ethernet (LAN, PoE)

до 100 метров

Кабель категории Cat5e или Cat6 от модуля до точки коммутатора / PoE-инжектора

Ограничение по длине

Аналоговые линии датчиков

до 50 метров

Допускается удлинение: кабель с сечением жилы от 0,35 мм² (рекомендуется двухжильный экранированный кабель типа МКЭШ 2×0,35)

Правила прокладки кабельных линий

  • Не сворачивайте аналоговые кабели в катушки и не образуйте замкнутые петли (это создаёт индуктивную петлю и ловит электромагнитные помехи).
  • Избегайте параллельной прокладки кабелей датчиков рядом с силовыми трассами на длительных участках.
  • Фиксируйте кабели стяжками для снижения их механической подвижности, обеспечьте обязательную разгрузку натяжения у клемм модуля.
  • По возможности используйте экранированный кабель; при наличии проблем с наводками экран подключайте к заземлению на стороне модуля.
⚠️ Важно: Скрутка кабеля датчика в катушку повышает чувствительность к наводкам — провод становится индуктивной антенной и улавливает паразитные электромагнитные поля от силового электрооборудования.
8

Запуск модуля и подключение к сети

8.1. Подключение электропитания

1

Перед включением питания повторно проверьте целостность корпуса, кабелей и клеммных соединений. Не допускается эксплуатация при наличии трещин или повреждений изоляции.

2

При питании через Type-C: подключите провод из комплекта к блоку питания и в разъём Type-C модуля, затем включите блок питания в розетку 220 В.

3

При питании через PoE: подключите сетевой кабель Ethernet в разъём RJ-45 модуля и подайте питание от PoE-коммутатора.

4

Через несколько секунд в беспроводном Wi-Fi эфире появится точка доступа с характерным именем IICD-… (набор букв и цифр) — это свидетельствует об успешном старте и загрузке микроконтроллера модуля.

8.2. Подключение к сети предприятия и облаку

Проводное подключение Ethernet

Подключите кабель Ethernet в разъём RJ-45. Модуль автоматически получит сетевые параметры от DHCP-сервера вашей корпоративной сети. При наличии доступа в сеть Интернет модуль немедленно начинает автоматическую отправку телеметрии с аналоговых входов на облачный сервер IICD.

Беспроводное подключение Wi-Fi

Со смартфона или ноутбука подключитесь к Wi-Fi сети модуля (IICD-…). Точка защищена паролем — его необходимо запросить у ответственного менеджера техподдержки. После подключения откроется веб-меню настройки, где указываются SSID и пароль цеховой Wi-Fi сети. После перезагрузки и подключения к интернету начнётся потоковая передача измерений.

9

Возможные неисправности и их устранение

ℹ️ Все виды глубокого ремонта и обновление системной прошивки микроконтроллера выполняются только силами производителя оборудования или под его прямым контролем.
Симптом / ПроявлениеВозможная причинаСпособ устранения
Точка доступа модуля не видна в Wi-Fi диапазоне
  • Отсутствует питание модуля
  • Модуль «завис»
  • Проверьте блок питания и провод питания, плотнее вставьте вилку в разъём питания.
  • Отключите питание модуля, выдержите 10 секунд и включите снова.
Модуль добавлен в систему, но данные со всех каналов не приходят
  • Отсутствует питание модуля
  • Модуль «завис»
  • Проверьте блок питания и провод питания, плотнее вставьте вилку в разъём питания.
  • Отключите питание модуля и включите снова.
Не приходят данные (приходят нули) с одного из каналов
  • Обрыв связи с токовым датчиком
  • Оборудование выключено
  • Токовые клещи не надеты на фазный провод
  • Отсутствует связь модуля с облачным сервером
  • Проверьте кабель, соединяющий модуль и датчик, и плотность затяжки клемм.
  • Включите контролируемое оборудование потребителя.
  • Защёлкните токовые клещи на фазном проводе до щелчка.
  • Проверьте сетевой кабель, настройки Wi-Fi, скорректируйте их при необходимости. Проверьте доступность интернета из локальной сети.
Показания сильно «скачут», высокие шумы
  • Аналоговый кабель скручен в катушку/петлю
  • Длинная параллельная прокладка с силовыми трассами
  • Рядом сильный источник электромагнитных помех (напр. сварочный аппарат)
  • Расправьте кабель и устраните индуктивные петли.
  • Разнесите слаботочный кабель датчика от силовых проводов питания.
  • Устраните источник помех или примените качественный экранированный кабель МКЭШ с заземлением экрана.
Завышенные или заниженные показания тока
  • Требуется калибровка/коррекция показаний тока
  • В веб-интерфейсе системы в настройках оборудования измените параметр «Коэффициент преобразования энергии».
Самопроизвольные перезагрузки модуля
  • Неисправность или просадка блока питания / нестабильное PoE
  • Замените блок питания Type-C или проверьте стабильность PoE-коммутатора.
Сильно греется корпус модуля
  • Повышенная температура окружающей среды, плохая вентиляция шкафа, монтаж в тесной нише
  • Перенесите модуль в более прохладное и проветриваемое место шкафа; обеспечьте свободный обдув воздухом.
10

Срок службы и утилизация оборудования

При соблюдении требований настоящего руководства по эксплуатации модуль сбора данных IICD AI8 сохраняет работоспособность и безопасность в течение всего назначенного срока службы.

Назначенный срок службы модуля: не менее 5 лет при круглосуточной эксплуатации (24/7) в допустимых климатических условиях и при корректном монтаже.

Срок хранения в заводской упаковке: до 12 месяцев в сухом закрытом помещении при температуре от +5 до +40 °C и относительной влажности не более 80% (без конденсации).

Эксплуатация по окончании назначенного срока допустима при отсутствии дефектов, влияющих на безопасность, и при положительных результатах периодических проверок. Решение о продлении эксплуатации принимает ответственное лицо эксплуатирующей организации.

Признаки, при которых дальнейшая эксплуатация категорически не допускается:

  • Механические повреждения корпуса, разрушение клемм, нарушение изоляции кабелей, явные следы перегрева или оплавления пластика.
  • Нарушение электрической прочности изоляции, следы коррозии токоведущих контактов.
  • Нестабильная работа по питанию или постоянные обрывы связи, не устраняемые перезагрузкой и регламентным обслуживанием.
  • Невозможность обеспечить требования норм электробезопасности при дальнейшей работе.

Утилизация:

Модуль относится к электротехническому и электронному оборудованию. Запрещается выбрасывать модуль с бытовыми отходами. По окончании срока службы устройство подлежит сдаче в специализированные пункты приёма электротехники и электронного лома в соответствии с действующими местными нормами (в том числе требованиями, аналогичными директивам WEEE / RoHS).

11

Гарантийные обязательства

Гарантийный период

12 месяцев со дня продажи (или ввода в эксплуатацию по акту, если он оформлен)

Гарантийный срок эксплуатации модуля сбора данных IICD AI8 составляет 12 месяцев со дня продажи (или ввода в эксплуатацию по акту, если он оформлен).

Гарантийный ремонт осуществляется при строгом соблюдении условий эксплуатации, хранения и монтажа, указанных в настоящем руководстве.

Гарантия распространяется на скрытые производственные дефекты и отказы изделия при нормальном промышленном использовании.

Для обращения по гарантии необходимы: документ, подтверждающий покупку; сохранённая заводская маркировка, серийный номер и QR-код; целостные пломбы (если применяются); полный комплект изделия.

Сервисный центр вправе провести диагностику, в том числе с разборкой устройства. Заменённые узлы и детали становятся собственностью сервиса. Срок гарантии на изделие не продлевается и не прерывается на период нахождения в ремонте, если иное не установлено действующим законодательством.

Гарантия не распространяется в следующих случаях:

  1. Повреждения, возникшие из-за нарушения правил монтажа и электробезопасности (подключение/отключение под напряжением, неправильная распиновка/зажим проводов, использование несертифицированных кабелей и источников питания).
  2. Воздействие влаги, конденсата, агрессивных химических сред, пыли сверх допустимых норм; следы коррозии, окислов, попадание посторонних предметов внутрь корпуса.
  3. Механические повреждения корпуса, разъёмов и клеммных блоков (удары, падения, перегибы кабелей, вырыв проводников, следы несанкционированного вскрытия).
  4. Последствия перенапряжений и импульсных помех (грозовые разряды, аварии электросети, ошибочная подача нестандартного питания по PoE), разряды статического электричества.
  5. Нарушение ограничений по длине линий (LAN > 100 м; аналоговые линии > 50 м), прокладка кабелей «катушками», образование индуктивных петель, параллельная прокладка вдоль силовых трасс на больших участках.
  6. Самовольные изменения конструкции или прошивки, следы несанкционированного ремонта, снятие или повреждение гарантийных пломб и маркировок.
  7. Использование несовместимых датчиков или сторонних аксессуаров, а также некорректно установленные коэффициенты/профили в конфигураторе, приведшие к отказу.
  8. Повреждения, вызванные неправильным размещением (открытая атмосфера вне шкафа, вибрации, высокая температура, отсутствие защиты от внешних воздействий).
  9. Естественный износ и повреждение внешних кабелей, клеммников, крепежа, а также расходных материалов третьими лицами.
  10. Любые косвенные потери (простои технологических линий, потеря данных и упущенная выгода) — не компенсируются.
12

Соответствие регламентам и контакты

Изделие соответствует требованиям технических регламентов:

  • ТР ТС 004/2011 «О безопасности низковольтного оборудования»
  • ТР ТС 010/2011 «О безопасности машин и оборудования»
  • ТР ТС 020/2011 «Электромагнитная совместимость технических средств»
  • ТР ЕАЭС 037/2016 «Об ограничении применения опасных веществ в изделиях электротехники и радиоэлектроники»

Контактные данные

Изготовитель и сервисная организация:

ООО «Цифровой двойник»

Фактический адрес:

г. Екатеринбург, ул. Амундсена, стр. 105А

Электронная почта:

ii@iicd.ru

Телефон:

+7 (993) 110-29-04

Сделано в России

Дата производства указана на корпусе изделия и упаковке
